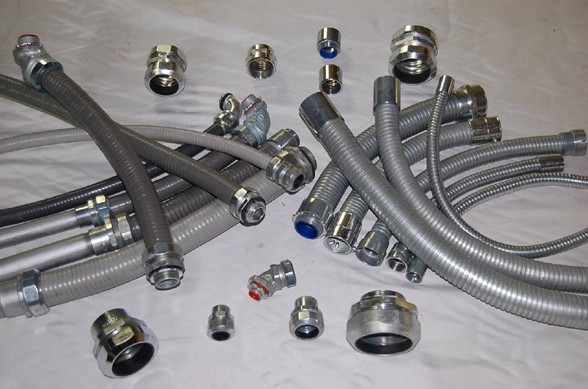

KZ-1基本型 可挠电气导管
执行标准：符合JG/T3053-1998《可挠金属电线保护套管》
GB/T20041.1-2005/IEC61386-1：1996《电气安装用导管系统第一部分：通用要求》标准的要求。
技术规范：CECS87: 96《可挠金属电线保护管配线工程技术规范》。
设计规范：JGJ16-2008《民用建筑电气设计规范》的要求。
产品结构：外层为热镀锌钢带( Fezn)；里层为阻燃防腐绝缘层。
适用范围：适用于干燥场所及埋入混凝土中的配管，如装修吊顶、消防、照明、仪器仪表、电气设备安装等低压电气配管工程。
性能特点：可挠、耐水、防腐、阻燃、绝缘、安全。
使用优势：
1、可挠性好、施工简单方便。2、双重防腐，使用寿命长。3、内层绝缘，安全可靠。4、抗震性好，屏蔽作用好。
5、材料利用率可达100%。
解释说明：
1、使用基本型附件配管。2、阻燃防腐绝缘层无毒、无害、环保等。
KZ基本型规格表
|
型号 |
内径 |
外径 |
外径公差 |
每卷长 |
每卷重量 |
对应钢管公称口径 |
对应电线管公称尺寸 |
||
|
mm |
" |
mm |
" |
||||||
|
15# |
16.0 |
19.0 |
±0.2 |
50 |
18.5 |
15 |
1/2" |
16 |
5/8" |
|
17# |
18.3 |
21.5 |
±0.2 |
50 |
24.5 |
20 |
3/4" |
19 |
3/4" |
|
24# |
24.8 |
28.8 |
±0.2 |
25 |
14.3 |
25 |
1" |
25 |
1" |
|
30# |
30.9 |
34.9 |
±0.2 |
25 |
25.5 |
32 |
1 1/4 " |
32 |
1 1/4" |
|
38# |
38.9 |
42.9 |
±0.4 |
25 |
30.6 |
40 |
1 1/2 " |
38 |
1 1/2 " |
|
50# |
50.5 |
54.9 |
±0.4 |
25 |
39.5 |
50 |
2" |
51 |
2" |
|
63# |
64.6 |
69.1 |
±0.6 |
10 |
19.5 |
65 |
2 1/2 " |
64 |
2 1/2 " |
|
76# |
77.9 |
82.9 |
±0.6 |
10 |
25.3 |
(65) |
(2 1/2)" |
76 |
3" |
|
83# |
82.6 |
88.1 |
±0.6 |
10 |
27.4 |
80 |
3" |
|
|
|
101# |
101.1 |
107.3 |
±0.6 |
10 |
17.1 |
100 |
4" |
|
|
